Engineering van technische installaties

Media in deze projecten

Engineering is het ontwerpwerk vóór een installatie wordt gebouwd of aangepast: inmeten, uitwerken, tekenen en het project voorbereiden. Bij Technische Alliantie doet de engineeringsafdeling dat voor installaties in de water- en procesindustrie. De engineers hebben kennis van werktuigbouwkunde en elektrotechniek, met specialisaties in onder meer instrumentatie, machinebouw en procesengineering. Gaat het om een aanpassing aan een bestaande installatie, dan begint het werk meestal met een 3D-scan van de situatie ter plekke. Tijdens het ontwerp houden we al rekening met het beheer en onderhoud later, en de engineers nemen ook het projectmanagement voor hun rekening.

Project aanmelden Of bel +31 (0)85 483 09 38
Engineer van Technische Alliantie meet een situatie in met een 3D-scanner op statief
Een engineer van Technische Alliantie met de 3D-scanner

3D-scantechniek

Eerst de bestaande situatie in beeld

Aanpassingen en uitbreidingen van een bestaande installatie zijn vaak lastig in te passen: leidingen, steunen en apparatuur staan zelden precies waar de oude tekening zegt. Daarom meten onze engineers de situatie in met een 3D-scanner.

De metingen gaan het 3D-tekenpakket in en vormen daar de onderlegger voor de verdere engineering. Zo is de bestaande situatie tot op de millimeter bekend voordat er iets wordt ontworpen, en worden veelvoorkomende ontwerpfouten vooraf voorkomen in plaats van bij de montage ontdekt.

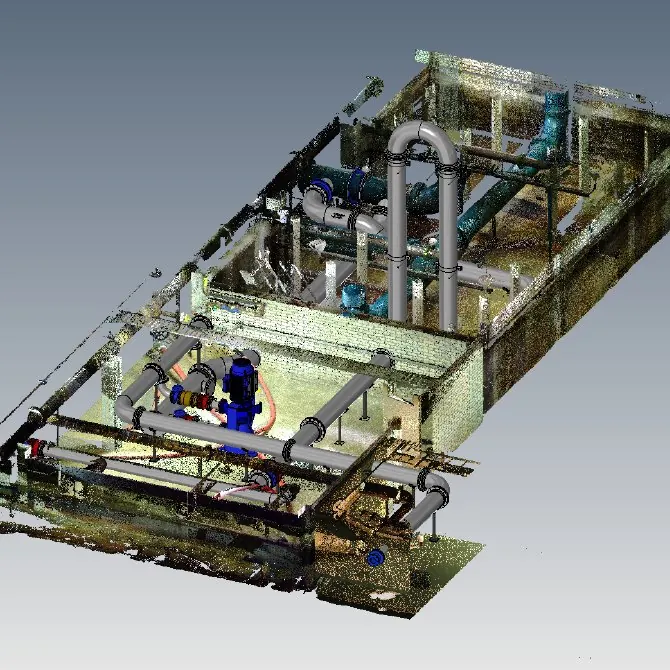

3D-scan van een bestaande installatie als puntenwolk
Een 3D-scan als onderlegger voor het ontwerp

Voorbeelden

Twee voorbeelden uit de praktijk

Nieuwe condensaattank met aangesloten leidingwerk bij een productiebedrijf in Weert

Condenstank bij een productiebedrijf in Weert

Een condensaattank moest worden vervangen. Op basis van de 3D-scan maakte de engineeringsafdeling een 3D-model, zo ontworpen dat er zo weinig mogelijk bestaand leidingwerk aangepast hoefde te worden, om de kosten te drukken. De tank werd in de werkplaats volledig geprefabriceerd. Het plaatsen, inclusief de aanpassingen, is in 22 uur non-stop gedaan.

Bekijk het project

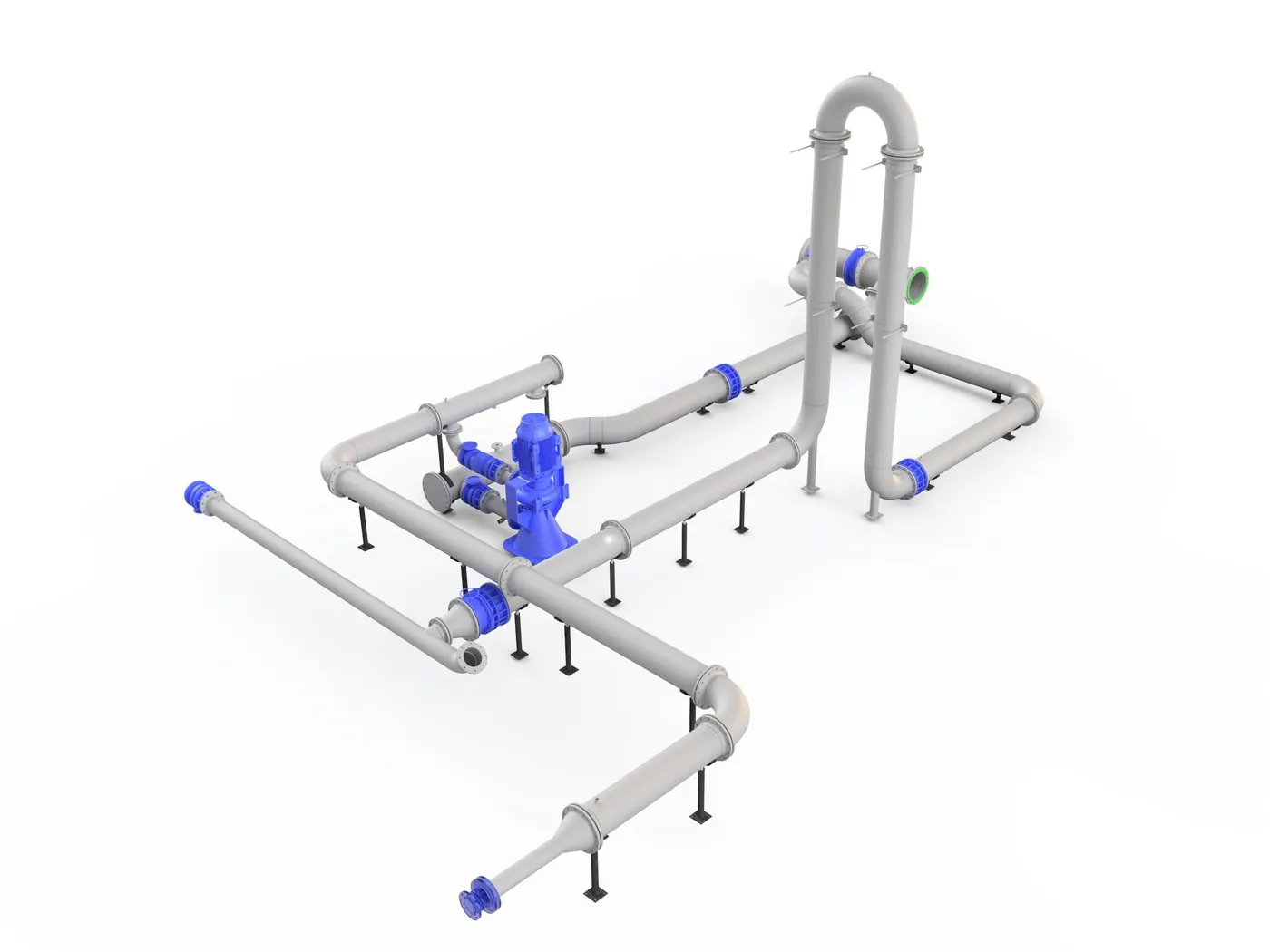

3D-model van het nieuwe RVS-leidingtracé van een filteropstelling

Filteropstelling bij een drinkwaterstation

Voor een drinkwaterproductiebedrijf brachten we de bestaande opstelling met een 3D-scan in kaart en bepaalden we samen met de klant het leidingtracé. Het leidingwerk is in RVS316L gemaakt in onze werkplaats en door de serviceafdeling volgens een strakke planning gemonteerd. Van engineering tot en met montage duurde het project 10 weken.

Bekijk het project

Ontwerp

Ontwerpen met het onderhoud in gedachten

Onze engineers ontwerpen met het latere beheer en onderhoud in gedachten, en de serviceafdeling denkt al in de beginfase mee. Het doel is een installatie met een zo laag mogelijke Total Cost of Ownership: de kosten over de hele levensduur van de installatie.

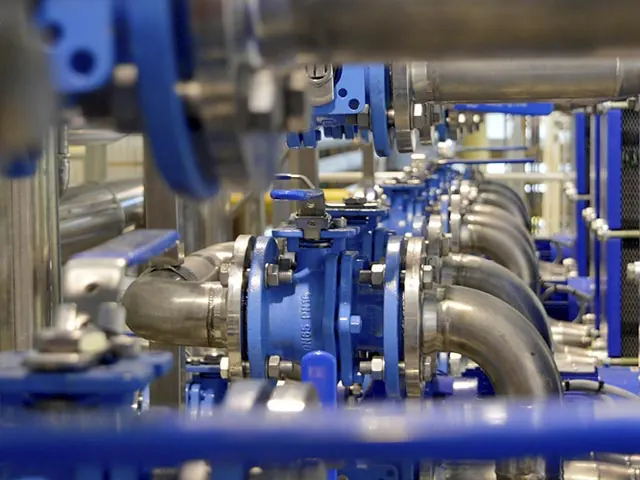

Voor procesinstallaties werken we het ontwerp uit op basis van een P&ID (leiding- en instrumentatieschema). Zo ontwierpen we voor een bedrijf dat beplatingen coat een conditioneringsinstallatie met warmtewisselaars voor een ontvettingsvloeistof. De hele installatie is eerst in de werkplaats opgebouwd en goedgekeurd, en daarna bij de klant geplaatst.

Realisatie

Van tekening naar werkplaats

De engineers doen het denkwerk en het projectmanagement. Het bouwen gaat bij voorkeur naar de eigen werkplaats en de andere disciplines binnen de alliantie, en waar nodig naar onze vaste partners voor civiele techniek, elektrotechniek en constructiewerk.

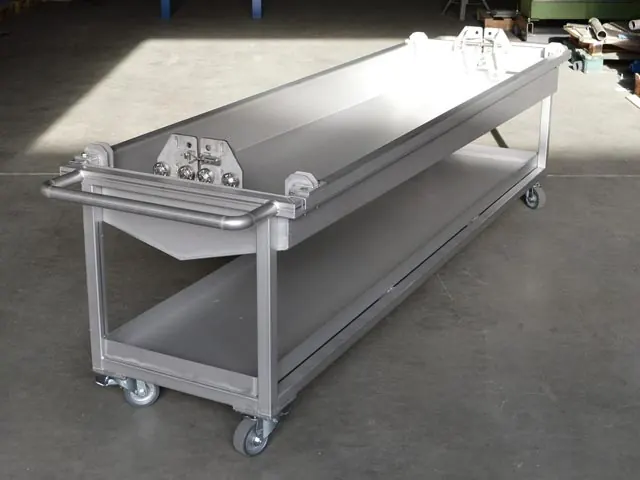

Een voorbeeld is een pompsokkel voor een pompleverancier: ontworpen door Engineering op basis van een 3D-tekening, gefabriceerd door Constructie, en inclusief pomp ter plaatse gemonteerd door Service. Binnenin kreeg de sokkel een KIWA-gekeurde coating, buiten de RAL-kleur die de eindklant wilde. Ook de RVS reinigingswagen die we voor een klant ontwikkelden, begon als ontwerptraject met de klant en eindigde in de werkplaats.

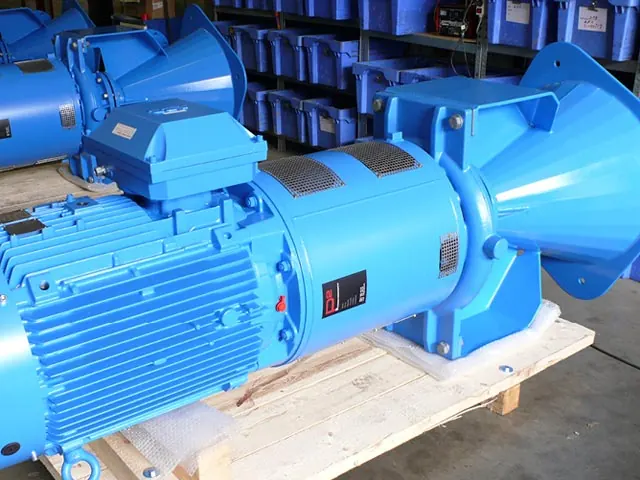

Blauwe pomp met motor, gemonteerd op de nieuwe pompsokkel
De pompsokkel met pomp, klaar voor transport

Uitgevoerd

Alle projecten

Vragen

Veelgestelde vragen over engineering

Kunt u alleen de engineering doen?
Ja. U kunt één fase laten uitvoeren, zoals het ontwerp, of het hele traject van initiatief tot realisatie en onderhoud bij ons onderbrengen.
Hoe nauwkeurig is een 3D-scan?
De scan geeft op de millimeter nauwkeurig inzicht in de bestaande situatie. De metingen gaan het 3D-tekenpakket in als onderlegger voor het ontwerp.
Maakt u ook bestekken voor een aanbesteding?
Ja, we stellen bestekken en inschrijfstaten op voor gebruik bij aanbestedingen.
